Ficha Técnica

FICHA TÉCNICA DEL AUDITORIO (RAIDER)

SITUACIÓN DEL EDIFICIO

DENOMINACIÓN:    TEATRO AUDITORIO REVELLÍN

MUNICIPIO: Ceuta

PROVINCIA: Ceuta

DIRECCIÓN: Plaza de Nelson Mandela

CÓDIGO POSTAL: 51.001

EQUIPO HUMANO

Consejera educación y cultura: Mabel Deu del olmo mdeu@ceuta.es

Responsable de coordinación, programación y de actividades.: Isabel Rico irico@ceuta.es

Responsable de las instalaciones: Jose María Medina

Auxiliar de programación y taquilla: Nieves Cruzado ncruzado@ceuta.es

Ayudante de comunicación, prensa y taquilla. Antonio Campoamor acampoamor@ceuta.es

Mantenimiento de instalaciones, sala y servicios: Tecnocontrol Servicios

manuel.vera@sanjosetecno.com

Software de gestión: PabronBase.

AFORO TOTAL

PATIO DE BUTACAS:                              428 butacas

PALCOS:                                                  193  butacas

TOTAL  AFORO:                                     621 butacas*

* + 4 PLAZAS PARA PERSONAS CON MOVILIDAD REDUCIDA.

CAMERINOS

1 camerino individual para 1 – 2 personas

1 camerino individual para 3 – 4 personas

2 camerinos grupo para 6 – 7 personas

2 camerinos grandes  para 23 personas

1 sala de ensayo

4 camerinos individuales en sala de ensayo.

Todos con baño completo en interior o anexo

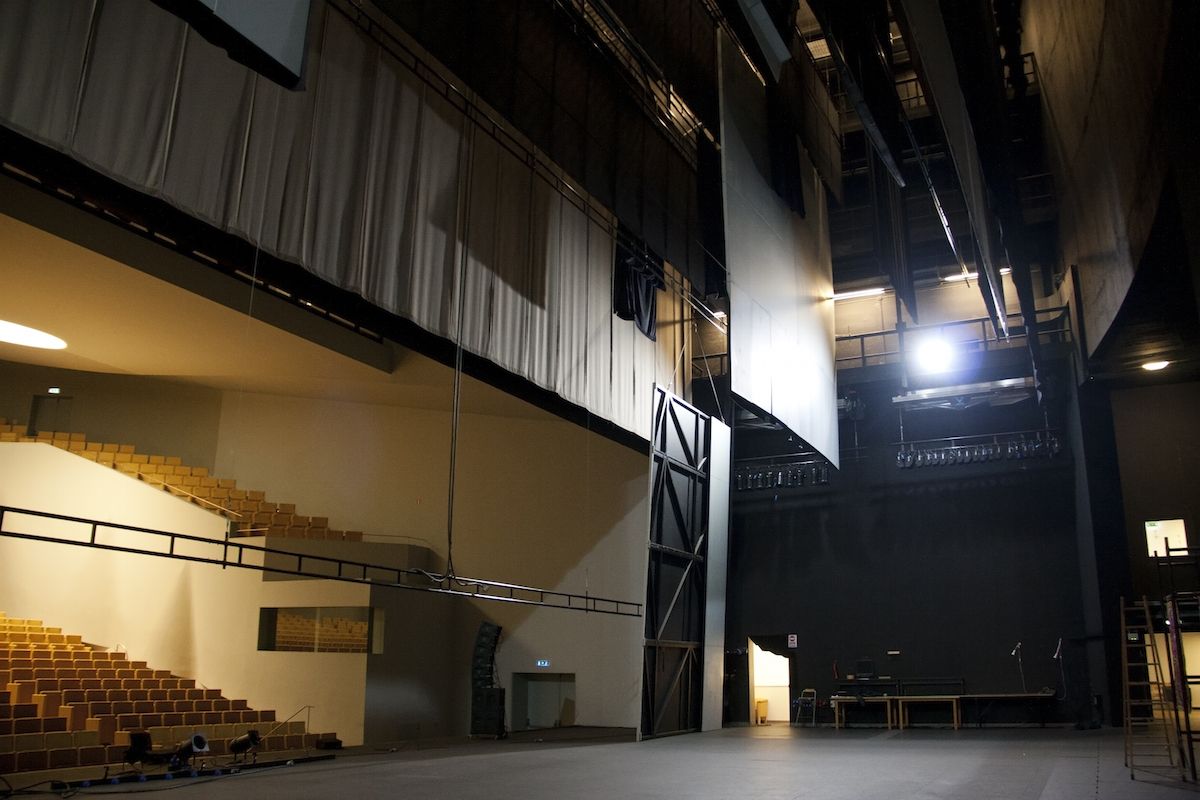

DATOS DE ESCENARIO

Ancho:

Boca: grande 25,70 m. Pequeña 18,00 m.

Corbata: 25,70 m.

Foso orquesta: 18,00 m.

Fondo:

Corbata: mínimo 2,25 m. Máximo 4,70 m.

Boca a fondo: mínimo 10,40 m.

Foso orquesta: 3,95 m.

Foso escénico: 8,40 m.

Altura:

Boca: 8,00 m.

Escenario a peine: 18,75 m.

Peine a contrapeine: 2,35 m.

Foso escenario: mínimo 1,00 m.máximo 4,00 m.

Foso orquesta: interior libre 2,00 m.

Otros datos :

% pendiente de escenario:  0%

Material del piso de escenario: madera

Puerta de carga: si ancho: 2,60 m. Altura: 3,00 m.

Montacargas: con servicio entre nivel escenario y foso

Largo: 1,80 m. Ancho: 3,60

Carga máxima: 3000 kgs

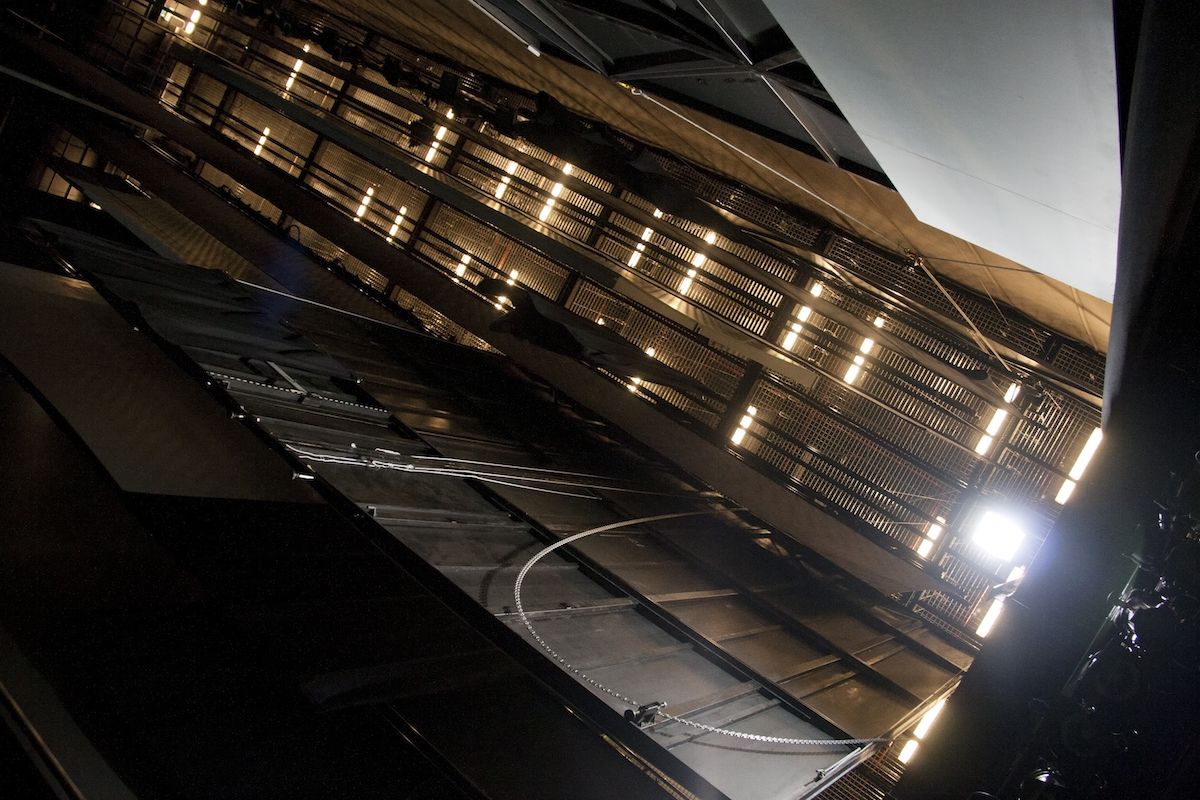

Dotación maquinaria escénica

Dotación de cortes motorizados:

26 cortes motorizados en contrapeine para 750 kg (6 tiros)

4 motores bajo 1ª galería para 300 kg (2 tiros)

Reparto de los cortes: 1 cada 380 mm.

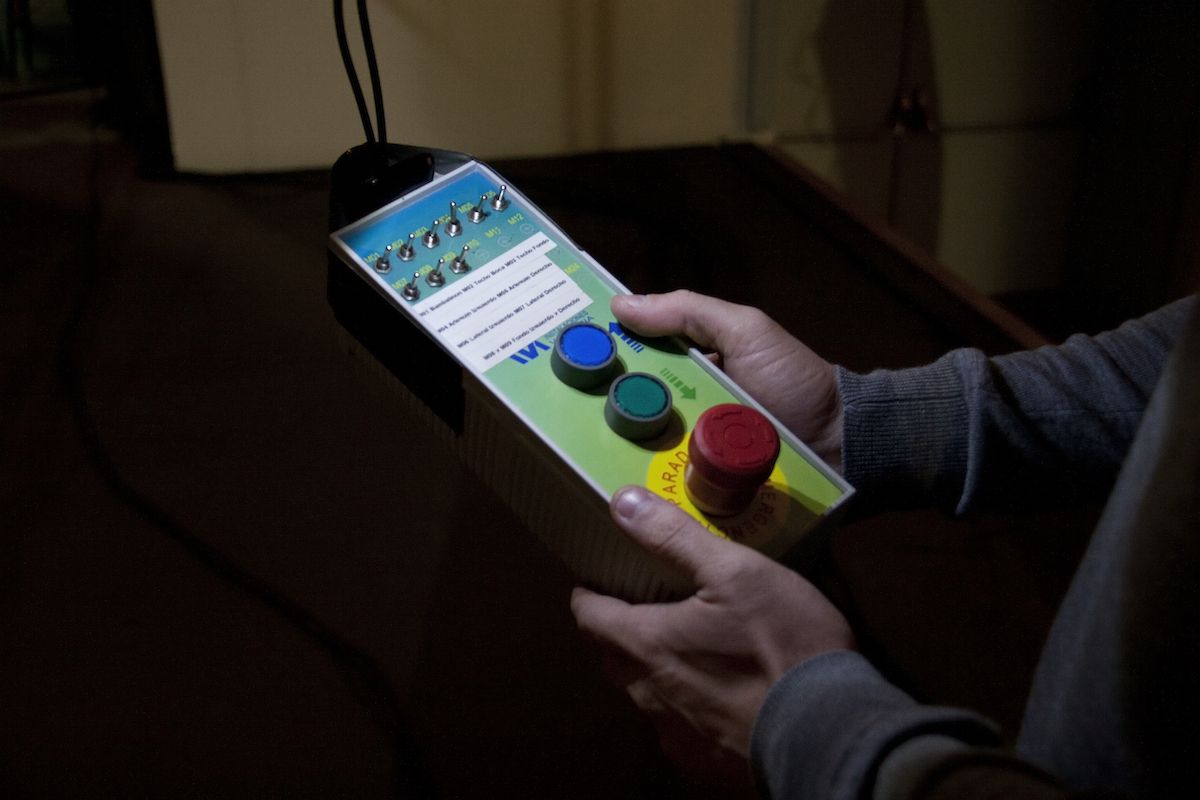

Control: sistema de control de motores vortex para motores de velocidad variable con una consola de control fija en escenario y otra portátil sin cable.

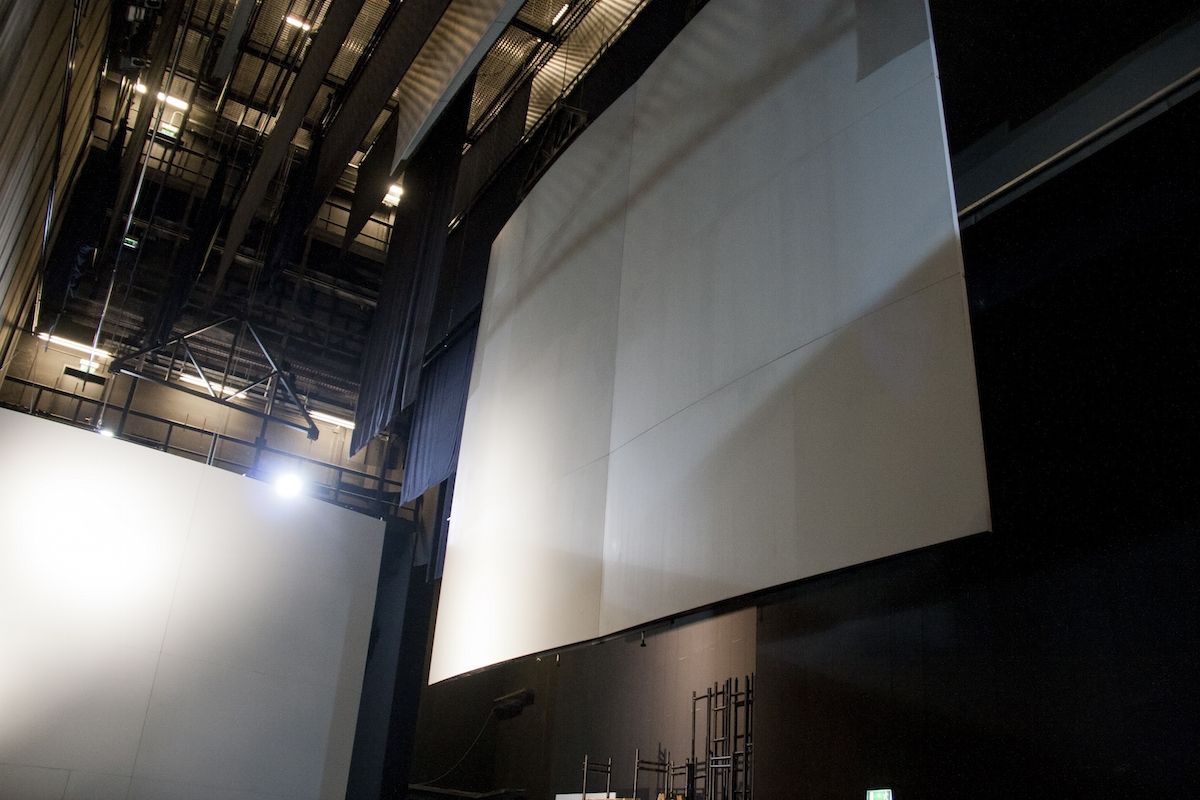

Vestido de escenario

Telón de boca: 1 (una hoja) ancho: 26 m. Alto: 9 m.

Accionamiento vertical: si, motorizado

Telón de fondo: 1 (dos hojas) ancho: 25 m. Alto: 9 m.

Accionamiento horizontal: no

Patas: 12 ancho: 4 m. Alto: 9 m.

Bambalinas: 6  ancho: 24 m. Alto: 3 m.

Bambalinón: 1 ancho: 26 m. Alto: 3 m.

Ciclorama pvc gris: 1 ancho: 16 m. Alto: 10 m.

Sistema de iluminación escénica (hasta 550 kw)

barras electrificadas:  20

8 torres de calles.

1 puentes de luces frontales

Dimmers:

4 armarios racks de 96 dimmers modulares

Señales de  control: dmx 512 y acn

Marca de dimmers: strand lighting modelo ec 21



Mesa de control:

Marca: strand lighting

Modelo: light palette

Nº de canales: 1500

Nº de salidas dmx: 4

Red para dmx y acn

Proyectores:

Nº  marca     modelo potencia

18 selecon pacific 23-50 800 w

12 selecon pacific 14-35 800 w

6 selecon arena 14-32 2500 w

18 selecon rama pc 1200 w

6 selecon arena f 2000 w

20 selecon lui cyc             1000 w

1 selecon rua 1400 w

60 thomas par 1000 w

Accesorios :

Iris: 6

Portagobos: 1           tamaño: b

Nota: los filtros de color deberán ser aportados por las compañias contratadas.

Equipo de sonido

Mesa de control:

Marca: digico

Modelo: serie sd8

Canales mono/estereo: 60

Altavoces (autoamplificados):

Sala:

Pa: 12 modelo: melodie

Subgraves: 4 modelo: 500-hp

Front fill: 5 modelo: upm-1p

Sistema de gestión de altavoces: galileo 408

Marca: meyer sound

Escenario:

Nº monitores: 3

Marca: das

Modelo: sml-15a

Microfonos:

Nº   marca                 modelo

3       akg         c 451b

4       shure                             beta 87a

3     shure     beta 58a

5     shure     beta 98h/c

5     shure   sm 57-lce

6     shure mx412d/n + r185b

2     shure (uhf) slx2 beta 87a

2   shure (uhf) slx2 sm 58

6   shure (uhf) slx 1(petacas)

Fuentes de audio: reproductores/grabadores

Nº         marca modelo                   tipo

1         tascam cd-rw900   grabador reproductor

1         tascam md cd1 combo compact disc/mini disc

1         marantz           pmd-560   grabador estado sólido

COMUNICACIONES

Sistema intercom alambrico: telex serie audiocom

1 estación us-2002 de 2 canales

2 estaciones ss1002p de 1 canal

8 petacas bp-1002

MULTIMEDIA

video proyector sanyo plc-cf47e

Ordenador mac book pro
